Freitag, 7. Juni 2013

Projektvorstellung - Hängeschrank für das Badezimmer Teil 6

Bevor ich die Türen verleimen konnte, mußte ich noch alle Teile feinschleifen. Bei den Radien wäre ich per Maschine nicht weit gekommen, also habe ich zu Schleifpapier und Schleifklotz gegriffen.











Die Acrylglas Füllungen arbeiten zwar nicht wie Holz, ich habe trotzdem etwas Luft gelassen. Damit aber die Türen später nicht klappern, habe ich kleine Schaumstoffstreifen in die Nuten gelegt.











Nun konnten die Türen verleimt werden.















Auch wenn alle Teile sauber im rechten Winkel gearbeitet und per Korpuszwinge verleimt wurde, ist es trotzdem ratsam, die Rechtwinkligkeit zu überprüfen.













 Anschließend habe ich die Türen geölt.















Und dabei stellte sich heraus, dass die Idee mit den Nuten für die Füllungen nicht so gut war. Ich habe das Acrylglas zwar an den Kanten abgeklebt, dieses hinderte das Öl aber nicht daran, durch die Kapilarwirkung, zwischen Füllung und Rahmenholz zu kriechen. Überstände weggewischt und kurze Zeit später war wieder eine Pfütze auf dem Glas.
Beim nächsten Möbel muss ich das anders machen.


Es geht dem Ende entgegen und ich konnte endlich die Füllungen in den Korpus einsetzen und diesen verleimen.


















Aus einer 18mm Leimholzplatte (keilgezinkt, weil IM Schrank stört es keinen) habe ich den zusätzlichen Einlegeboden gesägt.













Damit dieser später nicht hin und her rutschen kann, sitzen die Bodenträger in kleinen Nuten. Um das Arbeiten des Holzes trotzdem zu ermöglichen, sitzen nur die hinteren Träger auf Passung, während die Vorderen +/- 2mm Luft haben.
Ich habe die Positionen angezeichnet und dann nach Anriss mit einem Nutfräser ausgefräst.

















Den Boden habe ich noch zum Schutz mit zwei Schichten Clou Holzlack auf Wasserbasis behandelt.

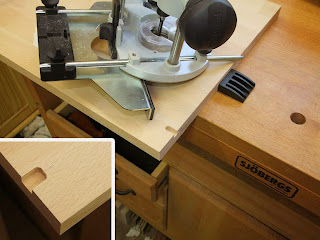

So schaut das dann mit den kleinen Nuten aus.
Auf der Platte ist noch etwas Schleifstaub, daher die Flecken.














Eigentlich hatte ich ja vor, den Schrank wie zu Großmutters Zeiten mit einer Keilleiste aufzuhängen. Da ich unsere Wände aber kenne und weiß, wie schnell eine Bohrung in den Steinen verlaufen kann, habe ich mich dann doch noch umentschieden und zwei Hettich SAH 16 Schrankaufhänger montiert.
Sollten später die Löcher in den Wänden nicht 100%ig in Waage sein, kann ich den Schrank trotzdem genau ausrichten.








Die Rückwand aus beschichteter 4mm Hartfaserplatte benötigt für die Aufhänger noch zwei Aussparungen. Nach dem Anzeichnen, habe ich diese mit der Stichsäge ausgeklinkt ...












... und anschließend die Rückwand mit 3x16mm Spax an den Korpus geschraubt.
Eigentlich gehören da spezielle Rückwandschrauben mit einem breiten Kopf oder wenigstens Rundkopfschrauben hin.
Naja, ich hatte keine. Normale Senkkopfschrauben gehen auch, wenn man sie mit etwas Gefühl anschraubt.









Jetzt fehlen nur noch ein paar Kleinigkeiten.

Zuerst die Türgriffe.


Ich habe wieder, wie bei dem Waschtisch und dem Zahnputzbecher-Dingsbums, kleine Buchekugeln angeschraubt (TIPP: Wenn man so eine Kugel in ein Loch legt, in dem Fall ein Loch meiner Hobelbank, lassen sie sich einfach bearbeiten). Ob die Kugel die endgültige Lösung sind, das weiß ich noch nicht. Tauschen kann ich die Griffe ja immer noch.










So langsam schließende Schranktüren und Schubladen gefallen mir sehr, leider habe ich keine 26mm Topfscharniere mit Soft-Close gefunden, also habe ich noch Hettich "Anschraubdämpfer" montiert.












Das es auch ja kein Geräusch beim Schließen gibt und die Türen parallel zur Korpus Vorderkante liegen, dafür sorgen vier eingelassene Gummipuffer.

Zum Schluß fehlte nur noch, die obligatorische Münze mit der Jahreszahl 2013. Diesmal sogar was "edles": eine 2€ Sondermünze 50 Jahre Elysee Vertrag.
Ganz praktisch, die 2€ passen zu den Topfscharnieren und so konnte ich die Münze einfach in das 26mm Loch setzen, ohne sie vorher auf 25mm runter schleifen zu müssen.










Mit PU-Leim eingeklebt und mit einer Klemme und zwei U-Scheiben fixiert.














So das wars,

der Hängeschrank war nun fertig und wartet auf die Montage.











Im Großen und Ganzen hat der Bau ohne größere Pannen geklappt. Probleme hat zeitweise nur der fehlende Plan bereitet und die Füllungen, bei denen das Hobeln nicht so funktioniert hat wie erhofft.
Ich hatte zwar schon letztes Jahr einige Detailzeichnungen zu dem Hängeschrank gemacht, nur beim Bau stellte sich doch ab und an heraus, dass es anders besser oder so wie geplant nicht vernünftig ausführbar war.



- Ende -
