Projektvorstellung: Wandboard mit Pinnwand - Teil 2

Bau des Wandboardes


Weiter ging es mit dem eigentlichen Board.
Als Eckverbindung habe ich mich für offene Zinken entschieden.

Mit der VS-600 war das auch in einer halben Stunde erledigt.














Die Einzelteile nach dem Fräsen ...















... und nach dem auf Maß schneiden.














Die Mittelwand habe ich mit 5x30er Dominodübel mit dem Korpus verbunden.














Schon konnte ich die Teile verleimen.

Zuerst die Mittelwand, dabei die Kontrolle des rechten Winkels nicht vergessen.














Und anschließend der eigentliche Korpus.















Nach dem Abbinden des Leimes habe ich die leichten Überstände mit dem Handhobel beseitigt und die Zinken beigeschliffen.

















So schaut das ganze bis jetzt aus.





























Damit später auch ein Kugelschreiber untergebracht werden kann, bekam die Deckplatte noch eine passende Hohlkehle.

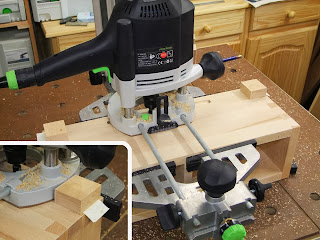

Diese habe ich mit der Oberfräse, geführt mit zwei Parallelanschlägen, heraus gefräst.
Als Längenbegrenzung dienten zwei mit doppelseitigem Klebeband fixierte Holzklötzchen.












Im nächsten Teil geht es dann um den Rahmen samt Pinnwand
