Mittwoch, 2. Oktober 2013

Projektvorstellung: Zwingenkasten

Die Zwingen und Spannelemente für den MFT lagen bis jetzt mehr oder weniger lose unter der Bankplatte der Hobelbank. Das hat mir noch nie so recht gefallen, da ich mich noch nicht so recht aufraffen konnte, am Badschrank weiter zu arbeiten, war die Gelegenheit günstig, dies nun zu ändern, zumal ich ja eh Material für meine Tischkreissägen Artikel sägen musste.









Als Material habe ich beschichtete Spanplatte genommen, dies war das erste Mal, dass ich dieses Material verarbeitet habe. Oft wird es auch nicht mehr vorkommen.












Um diese Materialgrößen zuschneiden zu können, musste zuerst die CS 70 auf volle Größe umgebaut werden.













Danach konnte ich den Boden zuschneiden ...

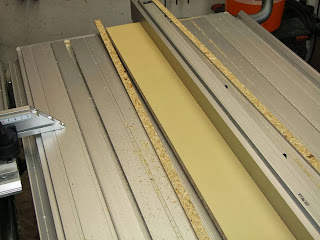

... und für die Seitenteile und Unterteilungen Streifen absägen, wo sich an einer Längskante ein Umleimer befand.













Damit die Teile später bündig abschließen, mussten sie unterschiedlich hoch zugesägt werden.

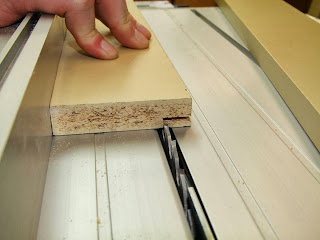

Für den Boden habe ich die Seitenteile mit einem Falz versehen.

















Die Ecken wollte ich auf Gehrung verbinden.

Zuerst eine Seite auf 45° sägen, ...















die zweite Gehrung genau ermitteln ...















... und nach Anriss auf das genau Maß gesägt.















Nach diesem Schnitt konnte ich dann das zweite Seitenteil per Anschlagreiter zusägen.













Passt sogar.



Um Ausrisse an den Schnittkanten zu minimieren, habe ich die Stellen mit Klebeband abgeklebt.













Ich hätte zwar auch den Spanreissschutz in die CS 70 einbauen können, aber für die Werkstatt langt das so.


Die Ecken habe ich mit Lamellos verbunden.















Damit ich die Teile alle in einem Rutsch fräsen konnte, habe ich sie bündig in einer Reihe auf den MFT gespannt.













Verleimt habe ich das ganze mit der "Klebebandmethode".

Die obere Kante des Bodens habe ich noch mit einer Raspel angefast, ...














... damit er sauber mit den Seitenteilen abschließt.















Leider waren die Platten gemein zu mir und nicht lang genug für alle notwendigen Teile, so habe ich ein anderes Stück einfach mit einem Rest alten Umleimer versehen und passend zugeschnitten.





Nun ging es an die Unterteilungen.

Die Abstände habe ich einfach "live" mit den entsprechenden Teilen und als zusätzliche Luft mit 2mm Distanzklötzchen festgelegt.

















Die Unterteiler habe ich von außen mit den Seitenteilen verschraubt.

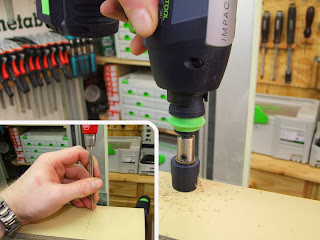

Damit der Bohrsenker auf der harten Beschichtung nicht verläuft, habe ich die Stellen mit einem Vorstecher angekörnt.

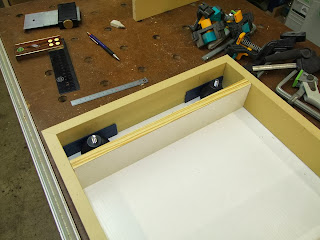

Mit den Wolfcraft Eckenspanner fixiert und 4x40er Schrauben eingedreht.




Fertig.















Leider ist die Tiefe unter der Hobelbank begrenzt, daher konnte ich den Kasten nicht so bauen, dass die langen Zwingen komplett in das Fach reinpassen.
Was aber nicht weiter schlimm ist, so schräg gestellt, lassen sie sich besser greifen.

Daher habe ich in die Fächer für die kurzen und die Hebelzwingen kleine Klötze eingesetzt, damit diese in einem ähnlichen Winkel stehen.












Schaut doch ordentlich aus.
