Freitag, 29. August 2014

Tipp: Wiederholgenaue Parallelschnitte mit dem Festool SA-LR 32

Wiederholgenaue Parallelschnitte sind eigentlich die Domäne der Tischkreissägen.

Längsanschlag einmal eingestellt und jedes abgesägte Teil ist exakt gleich breit wie alle anderen.













Mit der Handkreissäge und einem Parallelanschlag ...














... oder auf einer Führungsschiene ist diese Präzision bei mehreren Teilen nur schwer zu erreichen.













Um auch mit einer Handkreissäge in Verbindung mit einer Führungsschiene wiederholgenaue Schnitte zu ermöglichen hat Festool den Parallelanschlag FS-PA entwickelt. Mit diesem sind Schnitte bis 650mm Breite möglich. Müssen schmale Streifen unter 195mm gesägt werden bedarf es dann noch der Verlängerung FS-PA-VL.
Ich persönlich kenne das System noch nicht, aber es soll sehr gut funktionieren. Allerdings ist die Sache recht sperrig, wenn der Parallelanschlag an der Führungsschiene montiert ist (und er bleibt ja montiert). In meiner kleinen Werkstatt, könnte es damit schon recht eng werden, daher war es auch nie wirklich eine Option.
Alles in allem schlägt das System komplett mit ca. 250€ zu buche.


Im Festool Katalog bin ich kürzlich über etwas gestolpert, was man ähnlich einsetzen könnte: Dem SA-LR 32. Das ist der Seitenanschlag von dem 32mm Lochreihen System.
Dieser macht im Prinzip nichts anderes, wie der FS-PA, nämlich die Führungsschiene parallel zu einer Kante auszurichten.

 Allerdings gibt es da noch eine "kleine" Hürde, wenn man nach Skala arbeiten möchte.

Diese ist nämlich für das Lochreihen System gedacht und der Nullpunkt stimmt nicht mal annähernd mit der Schnittkante überein.













Er ist um fast 25mm versetzt.















Man könnte jetzt den SA-LR 32 so lassen, an einer Seite die Führungsschiene genau ausrichten und dort den Abstand mit dem SA-LR 32 abgreifen und die Skalen ignorieren.

Aber das gefällt dem Perfektionisten in mir nicht wirklich. Um das zu ändern gibt es nur zwei Optionen. Entweder die Stangen um das benötigte Maß kürzen oder den Halteblock ( der identisch mit der Führungsbegrenzung FS-FB ist) modifizieren.
Ich habe mich für letztere Variante entschieden. So habe ich, falls nötig, immer noch die ca. 25mm an Stangenlänge übrig. Falls die Werkstücke etwas breiter ausfallen sollten, als mit Skala möglich, habe ich immer noch Luft ... äh Stange.

In die Halter aus Kunststoff habe ich hinten ein sechseckiges Loch im Format der Stangen eingearbeitet ...













... und die Klemmbleche an der Stelle ausgeklinkt.
Die original Knebelschrauben, habe ich gegen den Hebel der FS-FB getauscht.












Danach habe ich die Stangen exakt justiert und sowohl an Stange, als auch am Halter eine Markierung gesetzt. So kann ich immer wieder beide Teile exakt zueinander ausrichten.

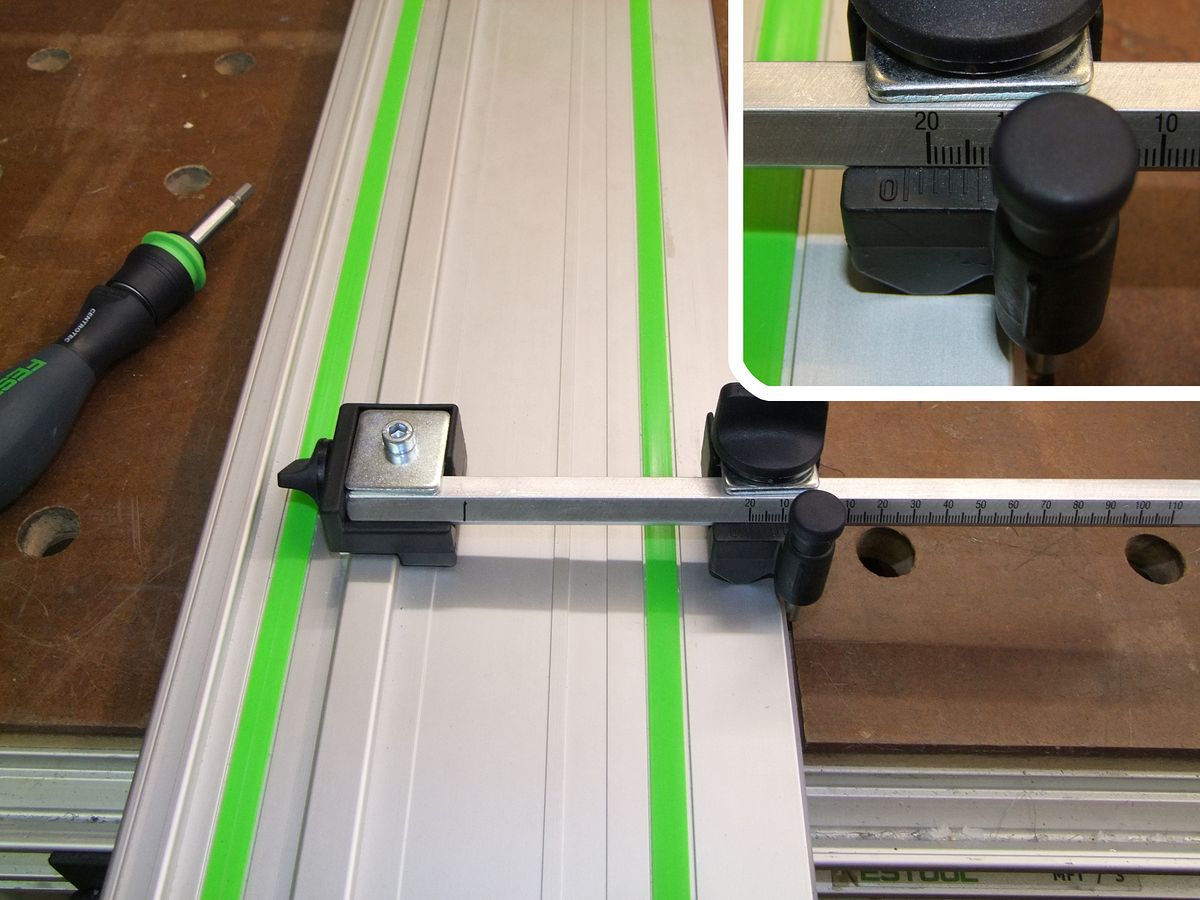

So schaut dann das ganze im Einsatz aus.















Und die Skala stimmt auf dem Punkt. Wer genau hinschaut, kann erkennen, dass der Schieber über einen Nonius verfügt, so lässt sich das Ganze auf den 1/10tel mm einstellen.













In der Praxis läuft das wie folgt ab:

Man braucht die beiden SA-LR 32, etwas zum fixieren des Werkstückes (oder der Schiene) und natürlich eine Handkreissäge.













In dem Beispiel sollen Streifen von 20mm Breite hergestellt werden.

Die Schieber werden auf ein Maß von 22,2mm (20mm für das Material + 2,2mm für das Sägeblatt der TS 55).













Das Werkstück wird gegen BEIDE Anschlagpins geschoben, ...














... fixiert und anschließend werden die beiden SA-LR 32 entfernt.














Nun kann der erste Streifen abgesägt werden.














Danach das ganze Spiel wieder von vorne (Parallelanschläge anbringen, Werkstück dagegen und fixieren, sägen, ...), bis alle Streifen abgesägt sind.












Hier das Ergebnis der Aktion:

Sechs Streifen, alle schön gleichmäßig breit.














Das Maß ist ja auch wichtig. Vorne und hinten ziemlich genau gleich und etwas unter den benötigten 20mm.






















Das Einrechnen der Sägeblattstärke, würde bei der FS-PA-VL entfallen. Auch muss diese nicht immer wieder abgenommen und später neu aufgesetzt werden.
Die ersten Versuche waren schon sehr vielversprechend und der SA-LR 32 ist auch für diese Anwendung praxistauglich.

Mit den original Stangen und der Skala ist eine Breite von 110mm möglich, mit komplett herausgezogenen Stangen um die 135mm.
Nicht gerade viel. Aber geht da noch was?

Klar da geht noch mehr!
Im Metallhandel gibt es 6-Kant Halbzeuge aus Aluminium oder auch Stahl und Edelstahl in fast beliebigen Schlüsselweiten und Längen.

Ich habe zwei 1m Stangen aus einer festeren Aluminiumlegierung gekauft und weil das Auge ja mit isst, die Enden auf dem Bandschleifer fein geschliffen und die Kanten gefast.

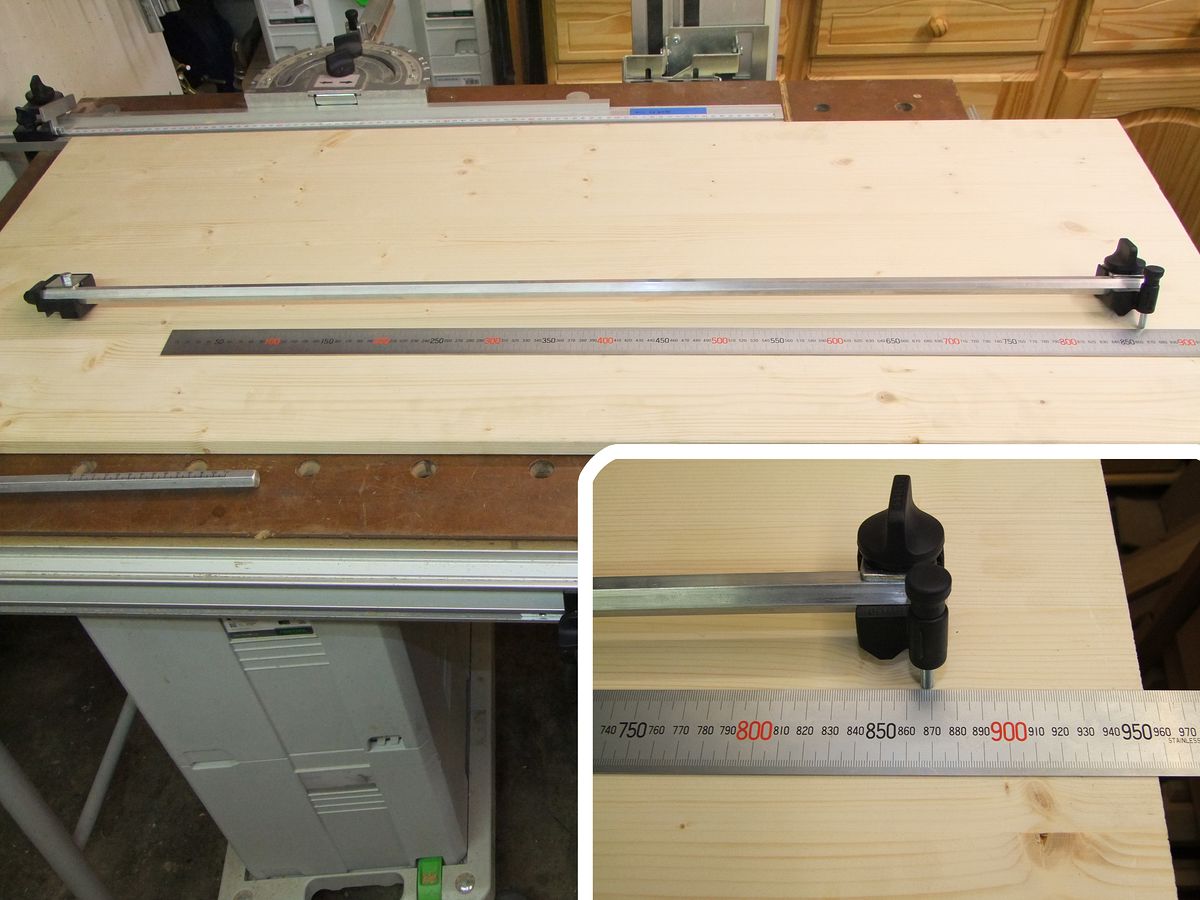

Kurze Stangen raus, lange rein und es sind Breiten bis ca. 850mm möglich. Dreht man den SA-LR 32 nach links sogar noch mehr.












So schaut das dann am Werkstück aus:














An den langen Stangen fehlen jetzt noch Skalen. Diese könnte ich mit selbstklebenden Maßbändern nachrüsten. Allerdings würden dann die Stangen immer mit kompletter Länge nach rechts überstehen. Aktuell kann ich den nicht benötigten Teil auch einfach nach links schieben.
Das muss ich noch überlegen, ob ich da noch was nachrüste oder in den Fällen einfach manuell die Schieber ausrichte.

Zwar nicht so elegant wie der FS-PA, aber mit Kosten deutlich unter Hälfte von ihm, auch noch gut für die Kasse und funktionieren tut das Ganze auch noch sehr genau.
