Samstag, 18. April 2015

Tipp: Justage der horizontalen Gehrungswinkel an der Festool Kapex

Wie genau eine Säge arbeitet, hängt neben der Stabilität der Konstruktion vorallem von einer genau Justage ab. Ist diese nur mäßig ausgeführt worden, werden auch die Schnittergebnisse nur mäßig, egal wie man sich auch anstrengt.

Kappsägen welche, wie z.B. die Kapex, die Justage des horizontalen Gehrungswinkels über das verschieben der Skala mit den Rastpunkten vorsehen haben den Vorteil, dass nur der 90° und die beiden 45° Punkte justiert werden müssen und alle Zwischenwinkel stimmen automatisch. Vorausgesetzt, die Skala ist einwandfrei gearbeitet.









Einfachere Modelle, bei denen der (Tisch)Anschlag der Säge zum Justieren verdreht werden muss, haben diese Möglichkeit nicht. Dort kann nur der 90° Winkel eingestellt werden und alle (!!) anderen Rastpunkte sind abhängig von der Genauigkeit der Verarbeitung.

Nachteil der Skalenvariante, die Justage ist nicht einfach und ohne entsprechende Hilfsmittel eine extrem langwierige Sache, da sobald die Befestigungsschrauben gelöst sind, die Skala in "alle Richtungen" verschiebbar ist + verändert man eine Position, hat das auch geringe Auswirkungen auf die anderen.

Ich zeige hier eine Methode mit zwei kleinen schnell anzufertigten Hilfsmitteln, welche diese Arbeit deutlich vereinfachen.

Bevor man sofort an seiner neuen Säge anfängt herumzuschrauben, sollte man sich sicher sein, ob eine Justage überhaupt notwendig ist oder der Fehler ggf. an einem selbst liegt.

Gerade bei Gehrungsschnitten erzeugt das Sägeblatt eine Kraft, welche das Werkstück seitlich verschieben will. Deshalb sollte für präzise Ergebnisse immer mit einer Klemme gearbeitet werden.











Weiter ist es wichtig, da eine Kapp-Zugsäge aufgrund der Zugmechanik eine gewisse Weichheit in der Konstruktion besitzt, dass man beim Sägen möglichst nur genau in Schnittrichtung das Sägeaggregat drückt.
Jeder seitliche Druck oder auch nur leichtes verrutschen des Werkstücks, verändert minimal den Schnittwinkel.
Bei einer Gehrung fällt das noch wenig auf, konstruiert man aber einen Rahmen, summieren sich die Fehler und er passt hinterher nicht sauber zusammen.
Und natürlich darf man nicht vergessen, das Holz kein homogener Werkstoff ist, absolut bis auf die letzte Winkelminute genaue Schnitte sind unnötig, spätestens wenn sich die Luftfeuchtigkeit ändert, verändert sich auch minimal der Schnittwinkel, durch das Quellen und Schwinden des Holzes.


Kommen wir nun zum eigentlichen Thema.

Schaut das Ergebnis einer zusammengesetzten Gehrung oder eines 90° Schnittes so aus und alle Anwendungsfehler sind ausgeschlossen, sollte man sich doch überlegen, ob man sich an eine Justage traut.















Noch ein kleiner Hinweis: Ist man sich nicht so sicher, ob man die Justage selbst hinbekommt, lieber zum Hersteller einschicken, als mehr zu VERstellen.

Zuerst wird überprüft, ob die Anschläge der Maschine gerade und genau in einer Ebene liegen. Stimmt da etwas nicht, macht es keinen Sinn mit der Skala weiterzumachen.
Der Anschlag MUSS zuerst stimmen.











Ist der Anschlag OK, braucht man für die Arbeit an der Skala mit meiner Methode noch folgende Werkzeuge:
  • Genauen (!!) Winkel
  • 45° Winkel (oder in meinem Fall ein Gehrmaß und ein drehbaren Winkelmesser)
  • TX 20 Schraubendreher für die Schrauben an der Kapex
  • Schraubendreher für die Hilfsklötze
  • Meßschieber
  • Und die (Hilfs)Klötze selbst.






Die Klötze habe ich aus Kunststoff angefertig. Metall wäre zwar besser gewesen, da es weder Temperatur- noch Feuchtempfindlich ist, aber hatte ich nicht zur Hand.












Die Klötze sind so zu bemaßen, dass sie zwischen Skala und Tisch der Kappsäge passen und noch Verstellweg zum justieren vorhanden ist.












Über die Schrauben wird später der Abstand der Skala eingestellt und beim festziehen der Schrauben der Skala auch eingehalten.
Ebenso sollten sie eine Markierung für Links und Rechts besitzen, damit sie bei der Einstellarbeit nicht versehentlich vertauscht und auf der falschen Seite eingesetzt werden.

Die Arbeit wird wesentlich erleichtert, wenn eine frisch eingesägte "Zero Clearence" Tischeinlage verwendet wird.













Hat oder möchte man keine, müssen die Meßwerkzeuge direkt am Sägeblatt angelegt werden. Das geht auch, ist aber fummeliger als am freien Tisch.


Noch kurz die Theorie, welche hinter der ganzen "Gehrungs-Problematik" steckt:

Für den welcher sich in Geometrie gut auskennt, für den ist es logisch. Ändert sich der Abstand der Skala zur Drehachse des Sägeaggregates, ändert sich auch minimal Winkel der Rastpunkte (außer 90°) und somit der Schnittwinkel.











Das zu wissen und zu verstehen ist WICHTIG und essentiell, wenn man solch eine Kappsägenkonstruktion genau einstellen will.

1-2/10tel mm Differenz ergeben schon eine Winkeländerung von 0,1-0,2° und das ist bei Gehrungsverbindungen schon viel.
Also muss nicht nur ein Winkel (der von 90°) justiert werden, sondern auch auf beiden Seiten sehr genau der Abstand der Skala zum Drehpunkt.
Jeder kann sich ja denken, ohne eine Hilfskonstruktion ist das eine sehr schwammige Angelegenheit.




Und wie muss nun der Abstand verstellt werden?

Ist der erzielte Schnittwinkel zu klein, sprich die Gehrungen wären bei einem Rahmen INNEN offen oder bei zwei zusammengelegten Stücken würde die Spitze der Zunge eines angelegten Winkels nicht aufliegen, ...

Foto von Alexander Grümmer
Foto von Alexander Grümmer

























... muss die Skala weiter nach außen geschoben werden.














Nach innen muss die Skala verschoben werden, wenn der Schnittwinkel zu groß wäre (Die Zunge des Winkel liegt vorne auf, aber auf Griffhöhe ist ein Spalt).

Begonnen wird IMMER mit der Kontrolle und Justage des 90° Winkels.
Ändert man diesen, verstellt man auch gleichzeitig alle anderen Gehrungswinkel. Logisch.

Mit der Zero-Clearence Einlage ist es einfach: Winkel an den Sägeschnitt legen und schauen ob er passt.

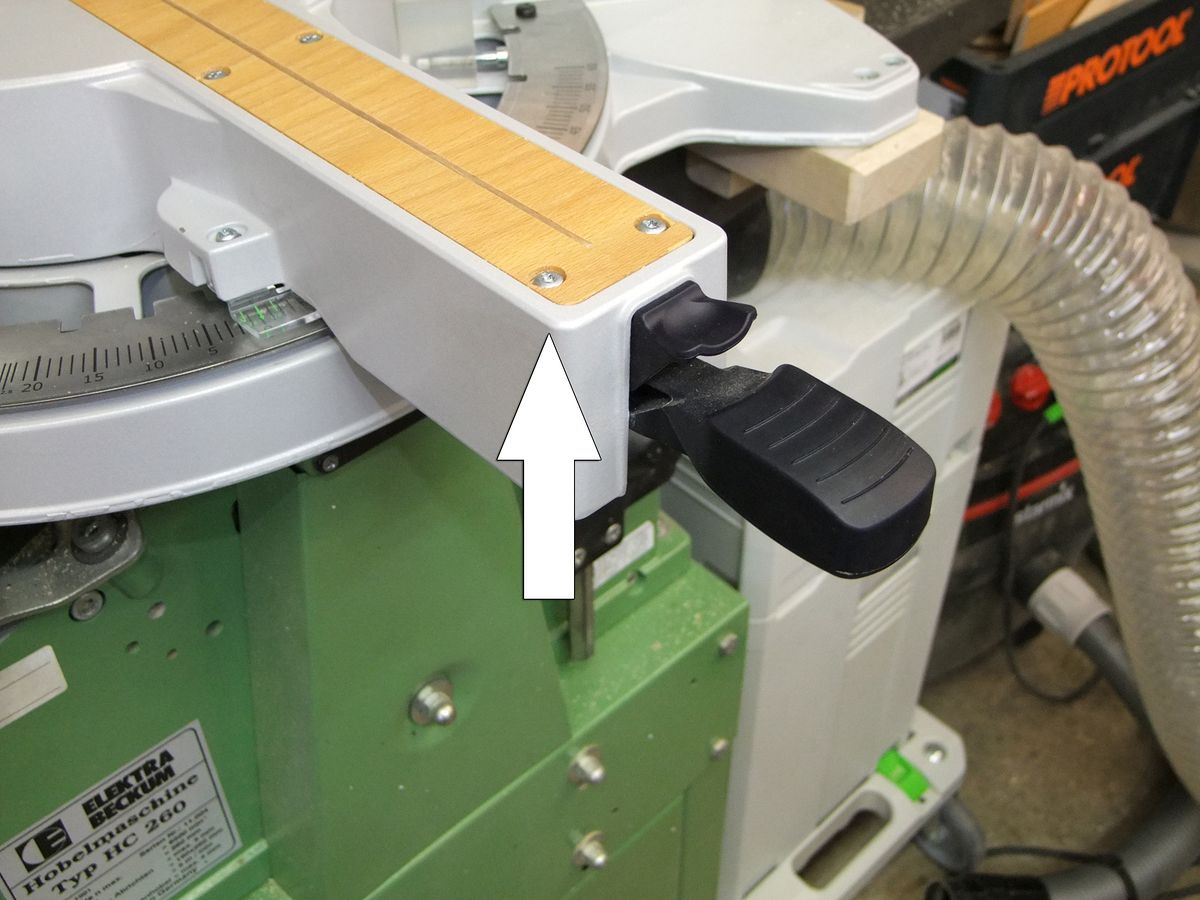

Stimmt er nicht, die drei TX 20 Schrauben (bei der Kapex) der Skala um ca. 1/4-1/2 Umdrehung lösen.













Dann mit leichten Schlägen mit der Hand oder Schraubendreher den Winkel justieren.













Da die Skala gelöst, aber im Schwenkarm eingerastet ist, bewegt sie sich mit und wird so justiert.

 Stimmt der 90° Winkel, die drei Schrauben wieder leicht anziehen.














Jetzt kommen die beiden Hilfsklötze ins Spiel.

Bei diesen werden die Schrauben so verdreht, dass sie spielfrei auf ihrer Seite zwischen Skala und Tisch passen.


















Nun am besten die beiden Maße mit dem Meßschieber abgreifen ...














... und notieren. So hat man immer wieder ne Basis und die Werte können nicht durch Vergeßlichkeit verschwinden.














Jetzt die Säge zu einem 45° Winkel schwenken und diesen kontrollieren.














Wenn er nicht stimmt, Säge wieder auf 0° schwenken, NICHT klemmen (Griff bleibt oben), Schrauben der Skala lösen ...














und die Tiefe des jeweiligen Hilfsklötzes, nach dem oben genannten Schema verstellen.














Aber immer nur leicht, es geht um wenige 1/10tel Millimeter.

Damit sich der gegenüberliegende Gehrungswinkel nicht verstellt, dessen Hilfsklotz auf der Säge belassen.

Hilfsklotz wieder auf die Säge legen, Skala leicht dagegen drücken und Schrauben wieder anziehen.













Nochmals den Winkel prüfen.
Falls er OK ist, kann es weiter gehen, wenn nicht, nochmals nachjustieren.

WICHTIG: Auch wenn es aufwändig ist, zwischendurch nach jeder (!!) Justage an der Skala, den 90° Winkel genau checken.
Es passiert schnell, dass man an den Tisch stößt und diesen minimal verstellt. Justiert man nun mit einer falschen 0° Position einen Gehrungswinkel, ist das Ganze sinnlos, da alle drei Winkel voneinander abhängig sind.

Ist der eine 45° UND weiterhin der 90° Winkel soweit perfekt eingestellt, geht es an den zweiten Gehrungswinkel.













Hier gilt die gleiche Vorgehensweise wie bei dem ersten. Auch wieder wichtig, den Hilfsklotz auf der anderen Seite auf der Säge belassen.

Was bei der Sache hinzukommt, da man ja die Skala beim verstellen der Distanz auch geringfügig dreht, kann sich auch wieder der gegenüberliegende Winkel etwas verändern. Daher, nachdem der zweite Gehrungswinkel justiert ist, noch mal den anderen Winkel überprüfen.
Und auch hier nicht vergessen, immer nochmal die 90° kontrollieren.

Wenn alles soweit stimmt, alle Schrauben fest anziehen.














In einem Durchgang alle drei Winkel perfekt hinzubekommen ist Glückssache, daher sollte man sich schon etwas Zeit nehmen und die Sache gewissenhaft und ohne Hektik angehen. Man wird die Winkel u.U., mehrfach nachjustieren müssen, bis alles stimmt.
Zwar eine leicht nervige Sache, aber man macht es ja, solange die Skala keinen heftigen Schlag bekommte, nur einmal und wird später mit präzisen Schnittergebnissen belohnt.

Alles soweit fertig? Dann wird es Zeit für die Probeschnitte, die letztendlich erst wirklich zeigen, ob die Säge perfekt justiert ist oder nicht. Am besten eignet sich dafür Brett, welches mindestens so breit ist, wie der kurze Schenkel des Winkels lang.

Wenn die Ergebnisse so aussehen ist alles gut, wenn nicht, dann muss man leider nochmal an der entsprechenden Stelle ran.








Ich habe mir die entgültigen Maße der Hilfsklötze auf diesen notiert. Sollte ich irgendwann nochmals an der Kapex was verstellen müssen, habe ich die richtigen Abstände sofort zur Hand.



Das gezeigte ist die Vorgehensweise, die ich mir überlegt und an meiner Kapex angewendet habe. Vielleicht gibt es noch bessere Wege, vielleicht kommt auch jemand mit dieser Anleitung überhaupt nicht klar. Von daher ERST überlegen UND DANN erst losschrauben. Ist wie beim Lotto "Angaben ohne Gewähr und auf eigenes Risiko". :)
