Projektvorstellung: Unterschrank für die Kapex - Teil 6

Bevor es an die Endmontage ging, noch mal das Thema Schubladen.

Ich wollte neben den Auszügen für die Systainer noch schmale Schubladen einbauen um endlich einen ordentlichen Platz für alle Sägeblätter zu haben.

Den Platz möglichst effizient ausgenutzt und es gab noch Platz für eine weitere kleine Schublade.












(Den Bau der Schubladen habe ich nicht dokumentiert, er war ähnlich den großen Auszügen und ich will nicht langweilen. Die Projektbeschreibung ist ja schon detailliert genug.)

So probehalber eingesetzt, konnte ich auch noch die Höhen für die drei Schubladenfronten ausmessen.











Die beiden Schubladen probehalber bestückt mit Sägeblättern.










Eigentlich wollte ich die Fronten mit kleinen Dominodübeln mit den Schubladen verbinden. Ich habe mich aber dann doch für die schnellere Variante mit Pocket Holes entschieden.










Zum ausrichten von Schublade und Front, kamen wieder Glasklötzchen zum Einsatz.













Lange hatte ich ja überlegt, ob ich Griffe an die Schubladen anbringe oder nicht. Für die Systainerauszüge wären sie nicht unbedingt erforderlich, für die Schubladen der Sägeblätter hingegen schon.

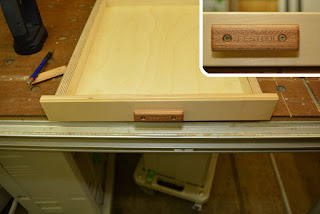

Ich habe mich dann für kleine Griffe aus 10x80mm Dominodübeln entschieden.
Ist mal was anderes und es steht auch drauf, was drin ist. :)











Diese sind mit 6mm Distanzröhren an die Fronten geschraubt.

Mit Hilfe einer (Bohr)Schablone waren sie auch schnell angefertigt und montiert.
Aus einem Reststück Multiplex habe ich mit kleinen Resthölzern und Heißkleber, diese zweifach nutzbare Schablone angefertigt.
















Zum einen können mit ihr die Dominos vorgebohrt ...













... und zum anderen die Löcher in die Fronten gebohrt werden. Dazu besitzt sie eine Mittenmarkierung der Dominodübel, damit konnte ich sie zentrisch an den Fronten ausrichten. Für einen gleichmäßigen Abstand sorgte eine angeleimte kleine Leiste, welche als Anschlag dient.








Zum Schluß noch die Schraubenlöcher aufbohren, senken und fertig waren die Griffe.












Behandelt habe ich sie mit Leinölfirnis und der "Schütteltechnik".






Da ich ja eh gerade mit den  schmalen Schubladen beschäftigt war, habe ich die Mittelwände schon geölt und die Auszüge montiert.











Der Platz zwischen den Wänden ist ja recht eng und deswegen war es einfacher die Teile schon vor der Montage zu montieren und nicht später in dem schmalen Spalt hantieren zu müssen.
Befestigt habe ich die Auszüge mit sogenannten Euroschrauben.
