Projektvorstellung: Unterschrank für die Kapex - Teil 7

Nun konnte es endlich an den Zusammenbau gehen.

Im Prinzip ne simple Sache, aufgrund der Größe war es halt nur wichtig, dass ich immer alle benötigten Materialien und Werkzeuge griffbereit zur Hand hatte.










Mal eben loslassen und noch was holen, geht nicht immer. Ich habe den Schrank ja nicht nur verschraubt sondern auch verleimt, daher sitzt da auch noch die offene Zeit des Leimes einem im Nacken.

Begonnen habe ich mit einer Mittelwand.

Zuerst die Querstreben angebracht und dann die Mittelwand mit der Bodenplatte verleimt und verschraubt.












So ist der Schrank pro Schritt um ein Element gewachsen.

Erst eins, ...













... dann zwei, ...













... dann drei, ...













... dann vier
und der fertige Korpus stand vor mir. :)













Als sich der Korpus noch auf dem MFT befand, habe ich noch die Sockelteile und die verstellbaren Füße unter die Bodenplatte geschraubt.











Die Füße waren eine klasse Idee.

Mit ihnen ließ sich der Unterschrank sehr einfach durch den Boden in Waage und Höhe ausrichten.











Ich habe ihn so gebaut, dass er die gleiche Endhöhe wie der MFT  bekommt, 900mm.












Zum Schluß musste nur noch die Kapex auf dem Unterschrank fixiert werden.

Nach dem festlegen der Position der Kappsäge, habe ich die Arbeitsplatte nochmal demontiert und von unten Einschlagmuttern eingesetzt, damit ich die Kapex auch öfters abnehmen kann.









Die hinteren Einschlagmuttern habe ich noch mit drei 3x17er SPAX Rundkopf gesichert. Die vorderen können nicht zurück wandern, da sie sich oberhalb der vorderen Querstreben befinden.

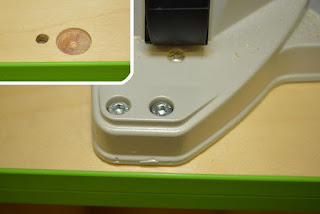

Die KS 120 EB steht ja auf kleinen Gummifüßen. Für diese habe ich noch vier Aussparungen gebohrt.












Um die genaue Position der Füße zu bekommen, kamen Kreppband und ein Edding zum Einsatz.

Füße etwas anmalen und sofort auf das Kreppband drücken, schon ist die genaue Lage der Füße auf der Arbeitsplatte erkennbar.












So und auch dieses Projekt war nun fertig gestemmt.

Positiv überrascht war ich vom Zuschnitt, der hat gut geklappt.

Neben dem hier, ist außer den Streifen um eine saubere Bezugskante herzustellen, kein Verschnitt entstanden.












Den Schrank samt Kappsäge, habe ich neben das Werkbank-Regal gestellt. Mit der Position bin ich das letzte Jahr über recht zufrieden gewesen.

















Die Kapex ist so auf dem Unterschrank platziert, dass sich  zum einen die seitliche Auflagenvergrößerung noch bequem anbringen lässt, alle Systainer sich komplett öffnen lassen, und sie auch mit dem Heck nirgends anstößt.









Die Schubladenfronten haben eine Höhe, dass das Beschriftungsfeld eines Ier Systainers noch sichtbar bleibt.
So kann man sofort erkennen, was sich drinnen befindet.











 Wie schon angemerkt, sind die Schubladen tiefer als ein Systainer. So ist dahinter noch ein abgetrennter Platz für anderes Zeug.











Die Vollauszüge haben 35kg Tragekraft, so sind auch schwerere Systainer kein Problem.













Durch das hohe Eigengewicht von grob geschätzt 70-75kg + KS 120 EB, besteht auch keine Gefahr, dass der Schrank nach vorne umkippt, wenn mehrere Schubladen ausgezogen sind.


In der Mitte befinden sich die beiden Schubladen für die Sägeblätter. Da noch Platz war, habe ich oben noch eine schmale Schublade für Kleinkram eingesetzt.










Als kleines Gimmick bekam eine Schublade noch einen Halter für einen 6mm Inbusschlüssel eingebaut, den braucht man zum Wechseln das Blattes an der Kapex.











Das 32mm Raster ging nicht ganz mit den Systainern auf, sodass eine Lochreihe für einen weiteren Ier fehlte.

Das macht aber nichts. So ist Platz für ein loses Plug-It Kabel, Gehörschutz und Brille, sowie dem Ratschenset.












Den Absaugschlauch, habe ich mit einer Klemme für Gartengeräte an der Seitenwand fixiert. Das hatte ich bis jetzt auch so gehabt und es hat sich bewährt, dass der Schlauch etwas gehalten wird.










Was für mich ebenfalls sehr nützlich ist, dass ich nun auch einen Ablageplatz für andere Systainer habe, wenn ich eine Maschine oder Zubehör brauche.
Meine Werkbänke sind in Aktion meistens rechtvoll und ich habe oft keinen Platz mal eben einen Systainer abzustellen.








In dem Zug, bekam auch mein Vorarbeiterschlumpf eine Aussichtsplattform mit mambagrünem Anleimer. Dort ist auch noch Platz für das SYSROCK.














- Ende -
