Tipp: Saugschläuche mit der neuen Festool Cleantec Muffe

In einer losen Folge von Beiträgen möchte ich Euch einige kleine Tipps & Kniffe im Umgang mit Maschinen für die Holzbearbeitung mit auf den "holzigen Weg" geben.


Die Firma Festool hat ihren Absauganschluss überarbeitet und mit einer Bajonettverriegelung versehen.

Dieser sorgt dafür, dass Gerät und Schlauch, bzw. Muffe fest miteinander verbunden sind. Ein ungewolltes Abfallen des Saugschlauches während der Arbeit gehört damit der Vergangenheit an.










Folgende Maschinen sind mit dem neuen Cleantec Absauganschluss ausgestattet (In Klammern stehen die jeweiligen Ersatzteilnummern der Absaugstutzen):
  • TS 55/75, TSC 55, HK 55/85, HKC 55 (202096)
  • Rotex 90 (10021166)
  • Rotex 125 (10024224)
  • Rotex 150 (10025000)
  • ETS 150 (10027511)
  • ETS 125 EC, ETS 150 EC (10025116)
  • DTS 400 R, RTS 400 R, ETS 125 R (10019350)
  • PS, PSB, PSC, PSBC 420 (10027687)

ACHTUNG: Bei einigen der Geräte muss zum tauschen des Absaugstutzens das Gehäuse geöffnet werden, dies setzt handwerkliches Geschick vorraus und es erlischt u.U. die Garantie. Daher Wechsel nur auf eigene Gefahr oder kontaktiert zwecks Austausch den Festool Service.


Laut Angabe von Festool, sind die Haltekräfte des neuen Anschlusses um Faktor 2,5 höher als bei dem bisherigen System.


Trotzdem passt sowohl die neue Muffe an alte Geräte, ...











... als auch eine alte Muffe an neue Geräte die schon mit dem Cleantec (So nennt sich das neue System) ausgestattet sind.











 An andere Hersteller passen die neuen Muffen natürlich auch. Festool eben.












Und wie funktioniert das nun genau?

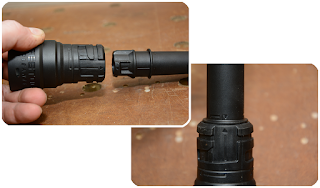

Die neuen Muffen haben sowohl außen als auch innen ein Kulisse für den Bajonettverschluss. Die Anschlüsse am Gerät haben dazu passende Gegenstücke.

Muffe als auch der Anschluss am Gerät sind mit einer Markierung in Form von Pfeilen und Strichen versehen.











Diese werden in Deckung gebracht und beide Teile soweit ineinander geschoben, bis der Absauganschluss mit der Ringmarkierung an der Muffe abschließt.

Dann noch ein kurzer Dreh und beide Teile rasten fest miteinander ein.
Diese Position und auch die Drehrichtung ist wiederum auf der Muffe, bzw. Absauganschluss am Gerät markiert. Stehen am Ende wieder zwei Pfeile gegenüber, ist die Verrieglung eingerastet.

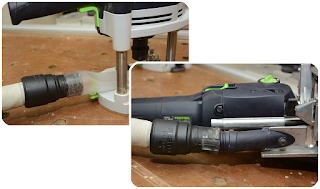

Wird eine Muffe verwendet, die über den Geräteanschluss passt, funktioniert die Sache genauso.











Ist das nun auch wirklich stabil? Ich sag mal ja!
(Kinder bitte nicht nachmachen :) )











Wer schon in Besitz von Festool Saugschläuchen ist (oder andere kompatible Schläuche damit nachrüsten will), muss jetzt nicht neue Schläuche kaufen, sondern die Cleantec Muffen sind als Zubehör, zum selbst wechseln erhältlich.

Wie das geht, zeige ich hier:

Normaler Antistatischlauch

 Für den 27mm Saugschlauch ist das der Umrüstsatz 500669. Darin sind alle nötigen Teile enthalten, sowie eine kurze Anleitung.










An der Muffe befinden sich zwei solcher Rastpunkte.

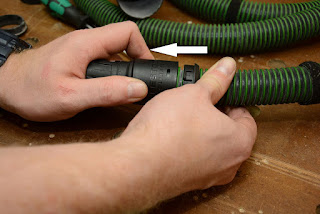

Dort vorsichtig mit einem Schraubendreher den Haltering entriegeln und nach hinten Richtung Schlauch drücken.











Danach kann die eigentliche Muffe vom Saugschlauch abgezogen werden.












Ist der Rest noch ordentlich kann man nun einfach die neue Muffe wieder aufstecken. Ist der Rest vom Anschluss auch schon etwas schmuddelig, kann man den bei der Gelegenheit mit austauschen, die Teile liegen ja dem Umrüstsatz bei.

Also Drehlager abschrauben, alten Haltering gegen den neuen tauschen und das Lager wieder aufschrauben.











Danach nur noch die Muffe über das Lager schieben und mit dem Ring verriegeln.












Fertig. Kurz noch kontrollieren, dass beide Nase des Ringes in den Aussparungen in der Muffe sauber eingreifen.












Saugschlauch Plug-It

Für den neuen Plug-It Saugschlauch mit Textilummantelung gibt es auch einen Umrüstsatz. Der von dem normalen Saugschlauch passt NICHT.

Der richtige hat die Nummer 500668. Man sieht schon auf dem Foto, dass er sich von dem normalen unterscheidet.







Zerlegt wird er im Grunde ähnlich wie der normale. Anfangs wieder den Ring entriegeln und nach hinten schieben.











Ich zeig jetzt der Einfachheit halber nur Bilder von der Montage.

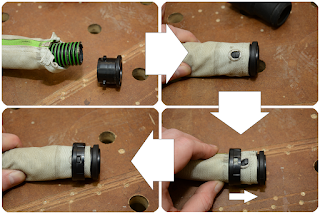

  1. Drehlager auf den Saugschlauch schrauben (Vorher den Haltering der Muffe und den zweiten für den Mantel über den Schlauch und Mantel schieben.
  2. Ösen des Textilmantels an dem Lager einhaken
  3. Verrieglungsring über den Mantel schieben und an den drei Haken einrasten.




Die Demontage läuft halt genau rückwärts ab:


  1. Verrieglungsring an den drei Stellen vorsichtig lösen und nach hinten schieben.
  2. Textilmantel von dem Drehlager lösen.
  3. Drehlager abschrauben.

Zum Schluss nur noch die Muffe über das Lager schieben und mit dem Haltering sichern. Auch hier wieder darauf achten, dass die Muffe mit beiden Nasen sauber eingerastet ist.










Und schon hat man Absaugschläuche mit dem neuen Cleantec Anschluss.
