Samstag, 1. Februar 2014

"Communityprojekt" Teil 2 - Bau der Sitzfläche und Rückenlehne

Begonnen wird mit dem Bau der Sitzfläche und der Rückenlehne.

Zuerst wird das benötigte Material mit Tauch- oder Handkreissäge und Führungsschiene ggf. besäumt und in handliche Stücke zerteilt.

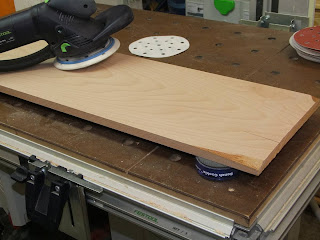

Anschließend werden die Flächen bis Korn P180 vorgeschliffen. Den Vorschliff jetzt schon durchzuführen geht schneller und einfacher, da nur wenige große Teile zu schleifen sind.












Falls nötig werden an einer Kante die Sägespuren entfernt, ...








... und eine Seite auf exakt 90° gesägt um zwei rechtwinklige Referenzkanten zu bekommen.



Von diesen beiden Kanten ausgehend werden jetzt alle benötigten Teile (Materialliste im 1. Teil ) genau zugeschnitten.
Um möglichst gleich lange Teile zu bekommen, wird mit einem Anschlagreiter gearbeitet.


Die Kombination Anschlagreiter und Führungsschiene funktioniert nur ab einer bestimmten Werkstückbreite/länge. Um trotzdem wiederholgenaue Schnitte zu bekommen, wird einfach ein Restholz dazwischen gelegt und der Anschlagreiter entsprechend eingestellt.










Beim auf Breite schneiden reicht die Haftung der Führungsschiene und ein leichtes andrücken aus, damit das Werkstück nicht verrutscht.
Schmalere Teile sollten am besten zusätzlich mit einer Zwinge fixiert werden.










Nun, da alle benötigten Einzelteile zugeschnitten sind, kann mit dem Zusammenbau der beiden Teile begonnen werden.


Zuerst die Sitzfläche:

Die Einzelteile werden auf der Werkbank ausgerichtet, die Rechtwinkligkeit überprüft und anschließend die Positionen der einzelnen Teile und der Dominodübel angezeichnet. Bei "geraden" Abständen, wie die hier benötigten 8mm können einfach Spiralbohrer als Abstandshalter verwendet werden.










Falls Teile nicht exakt passen sollten, müssen diese nachgearbeitet werden. Zum Beispiel mit einem Handhobel auf einer Stoßlade.












Damit das Anlaufkugellager des Fasefräsers nicht in die gefrästen Schlitze für die Dominos rutscht, werden an allen Teile VOR der weiteren Bearbeitung die Kanten gefräst (Ich hatte mich für gefaste Kanten im 45° Winkel entschieden, aber sie können natürlich auch abgerundet werden).










Die Fräsposition hängt mit der Größe der Fase zusammen und muss dementsprechend bestimmt und eingestellt werden. Es sollten min. 2-3mm zwischen Dominoschlitz und Beginn der Fase stehen bleiben, um Ausbrüche zu vermeiden.











Eine Verbindung der einzelnen Teile via Runddübel, Schlitz und Zapfen, Pocket Holes, usw. ist natürlich auch möglich und hängt mit den persönlichen Vorlieben und den Möglichkeiten zusammen.
Soll alles per Schlitz und Zapfen verbunden werden, müssen die Teile welche die Zapfen tragen natürlich entsprechend länger ausfallen.


Nachdem die Dominofräse entsprechend eingestellt wurde, werden alle Dübellöcher gefräst.

















Vor dem Verleimen werden zuerst alle Teile trocken zusammengesteckt um die Passungen zu kontrollieren.

















Auch sollte der rechte Winkel natürlich überprüft werden.

























Genauso wie die Sitzfläche wird auch die Rückenlehne gebaut.














Wenn alle Teile sauber zusammen passen, kann mit dem Verleimen begonnen werden.

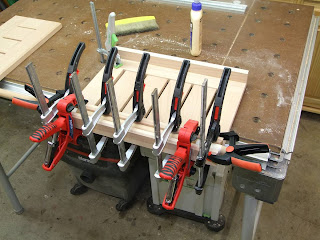

Es ist einfacher, wenn man zuerst die beiden äußeren Querhölzer mit einer Längsstrebe zu verleimen, als alle Teile auf einmal.
Hierbei auch wieder die rechten Winkel kontrollieren.












Nach dem Aushärten können nun alle restlichen Teile verleimt werden.

















Danach werden die beiden verleimten Teile mit einem Exzenterschleifer, am besten bestückt mit einem harten Schleifteller, plan geschliffen um evtl. Ungenauigkeiten der Verbindungen zu egalisieren.

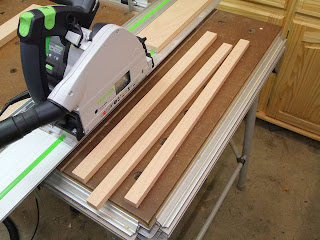

Falls nicht schon geschehen, werden nun noch die fehlenden drei Streben auf Maß zugesägt.














An die Sitzfläche wird nun die vordere Strebe bündig angeleimt ...

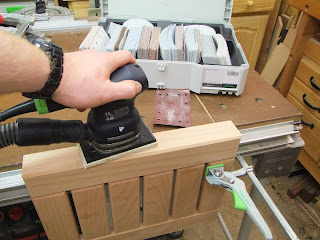

... und anschließend sauber verschliffen.















Anschließend kann je nach Wunsch die Kante bearbeitet werden (Mein Exemplar bekam dort einen 15mm Radius angefräst).














Nun kommen die beiden hinteren Streben an die Reihe, die später für die Verrieglung im aufgeklappten Zustand zuständig sind.


Damit sich später das Rundholz des Gestells einfacher "einfädeln" läßt, werden die oberen Kanten der Streben noch angefast oder abgerundet.

Zuerst wird die äußere Strebe bündig mit der Sitzfläche verleimt.














Für den richtigen Abstand der inneren Strebe zur äußeren, kann einfach das später verwendetet Rundholz als Distanzstück verwendet werden. Etwas Luft schadet nicht, daher werden 2-3 Lagen Klebeband um das Rundholz gewickelt um den Durchmesser zu vergrößern.









Anschließend wird diese Strebe auch noch angeleimt.















Damit man später die Sitzfläche auch am Gestell befestigen und drehen kann, fehlen vorne noch die beiden kleinen Seitenteile.


Diese werden einfach innen angeleimt. Da diese Teile stärker belastet werden, werden sie anschließend noch mit vier kleinen Runddübeln verstärkt.
Die Dübel werden einfach eingeleimt, später bündig mit der Fläche abgesägt und verschliffen.

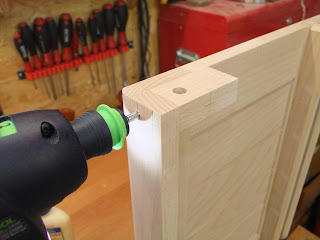

Als letzter Arbeitsschritt werden noch die beiden 10mm Löcher für die Schrauben gebohrt.
