Neuzugang in der Werkstatt - Protool QuaDrill PDP 20-4 DEC FF

Die perfekte Handbohrmaschine wird es nicht geben, dazu sind die Einsatzgebiete und Geschmäcker zu verschieden.

Dem Wunsch nach der berühmten eierlegenden Wollmilchsau kommt die Protool PDP 20-4 DEC FF aber schon ziemlich nahe.














Die Protool PDP 20-4 vereint die Vorzüge einer netzbetriebenen Schlagbohrmaschine mit denen eines Akkubohrschraubers.
Man könnte auch sagen, die PDP 20-4 ist ein starker Akkuschlagbohrschrauber mit Schnur.

Dank der Fastfix Schnittstelle und den verschiedenen Vorsätzen, kann die Protool PDP 20-4 im Prinzip fünf Maschinen ersetzen: Bohrmaschine, Kraftschrauber, Winkelbohrmaschine, Winkelschrauber und Bauschrauber.
Neben dem bei meiner Variante enthaltenen 13mm Schnellspannbohrfutter und der Centrotec Aufnahme, gibt es noch weitere Vorsätze: Einen 90° Winkelkopf, Tiefenanschlag mit Kupplung für den Trockenbau und einen 3/8" Steckschlüsseladapter.

Hier zuerst noch die technischen Daten:
(Angaben der Drehzahl beziehen sich auf den Leerlauf, da die PDP 20-4 keine Konstantelektronik besitzt)
Nennaufnahme     705 W
Drehzahl 1. Gang     0-400 min-1
Drehzahl  2. Gang     0-850 min-1
Drehzahl  3. Gang     0-1900 min-1
Drehzahl  4. Gang     0-4000 min-1
Schlagzahl im 4. Gang 0-79000 Schläge pro Minute
Drehmoment hart/weich     50/30 Nm
Bohrdurchmesser in Holz / Metall / Stein     50/18/20 mm
Gewicht ohne Netzkabel, mit CENTROTEC Aufnahme 1,8kg


Gebaut wird die PDP 20-4 in Neidlingen.

Die Bezeichnung PDP 20-4 DEC FF setzt sich wie folgt zusammen:

• PD = Percussion Drill
• P = Protool
• 20 = 20 mm max in Stein
• 4 = 4 Gänge
• D = D-Gehäuseform
• EC = EC-Tec Motor
• FF = FastFix Schnittstelle

Quelle: Festool Group GmbH & Co. KG

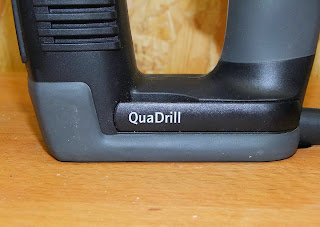

Einen Kosenamen hat die PDP 20-4 übrigens auch: Quadrill
Wahrscheinlich wegen 4-Gang Bohrmaschine














Aufbewahrung

Geliefert wird die Protool PDP 20-4 DEC FF in einem T-Loc Systainer der Größe II mit Deckelfach.













Darin findet die Maschine samt Netzkabel bequem Platz, ohne das es eng zugeht.
Im Deckel befindet sich noch eine Abbildung, welche verschiedenen Aufsätze es für die Quadrill gibt.











Die Systainer Einlage hat Aussparungen für alle lieferbaren Vorsätze, sowie für zwei Centrotec Bitaufnahmen (im Lieferumfang) und zwei 3/8" Steckschlüssel. Eine Kiste mit Bohrern oder Bits passt auch noch problemlos in den Systainer hinein.










Als Besonderheit bietet der mitgelieferte Systainer ja ein Deckelfach. Dieses Fach, bzw. die drei Unterteilungen sind variabel nutzbar, entweder mit Trennstegen geteilt für Kleinteile oder mit welchen der lieferbaren Set mit Einsatzwerkzeugen bestückt.
Ich habe mein Deckelfach mit einer Einlage mit den gängigsten Bits und einer mit div. Steinbohrern mit Centrotec Aufnahme bestückt. Das mittlere Fach ist noch frei für Kleinzeug.








Lieferumfang


Neben der Maschine, dem Systainer und den Papieren gehören noch folgende Teile zum Lieferumfang:

Eine Centrotec--Werkzeugaufnahme und ein 13mm Schnellspannbohrfutter.













Das Schnellspannbohrfutter ist schlagbohrfest und besitzt eine Ratschenfunktion, die ein ungewolltes Lösen des Einsatzwerkzeuges verhindert.












Ein normaler Centrotec Bithalter für 1/4" C Bits und noch ein Centrotec Bithalter mit Verrieglung. Dazu gibt es noch einen Torx Bit dazu.












Sowie einen 2. Handgriff mit weichem 2K Griffstück und einer Bohrtiefenbegrenzung (diese fehlt auf dem Bild)













Weiter gibt es noch eine SET Variante, bei der noch der Winkelkopf dazugehört. Da meine beiden Akkuschrauber aber schon über so einen Vorsatz verfügen, habe ich mir das Geld gespart.



Bedienung


Auch wenn die PDP 20-4 ein eher eigenständiges Design besitzt, lässt die Bedienung keine wirklichen Fragen offen. Jeder der schon einmal mit einer Schlagbohrmaschine gearbeitet hat, kommt auch sofort mit der Protool klar.
Ähnlich wie bei Festool sind die wichtigsten Bedienelemente farblich hervorgehoben. Bei Protool in Orange.

Der meistgenutzte Knopf wird mit an Sicherheit grenzender Wahrscheinlichkeit, der Gasgebeschalter sein. Er ist eher lang ausgefallen und bietet Auflagefläche für min. zwei Finger.
Darüber liegt der Schieber für den Rechts-/Linkslauf. Im Gegensatz zu vielen Anderen Maschinen oder Herstellern, ist dieser eher klein ausgefallen, läßt sich aber trotzdem einfach und gut mit einem Finger bedienen, ohne umgreifen zu müssen.








Was ich an dieser Stelle noch anmerken möchte und was einen großen Pluspunkt für das Handling der Maschine darstellt, ist der Schnellstopp. Wie bei einem Akkuschrauber, steht die Spindel sofort noch dem Loslassen des Gasgebeschalters.
Dies ist extrem nützlich, wenn man die Quadrill als Schrauber einsetzt.
Darüber hinaus, besitzt die Maschine auch einen Spindelstopp. Im ausgeschalteten Zustand ist die Spindel blockiert und das Bohrfutter kann, ohne gegen halten zu müssen (ich schreibe diesmal nicht einhändig, sonst gibt es wieder sinnlose Diskussionen), gelöst oder angezogen werden.
Ich kenne sonst keine netzbetriebene Bohrmaschine die diese beiden Funktionen besitzt.


Nutzer von "konventionellen" Handbohrmaschinen wird sofort das Fehlen des Knopfes für den Dauerbetrieb und des Rädchens für die Drehzahlvorwahl auffallen.
Bei der PDP 20-4 mit ihrem bürstenlosen EC-Tec Motor ist der Dauerbetrieb nicht durch ein Feststellen des Gasgebeschalters aktivierbar, sondern er funktioniert elektronisch.

Dazu muss ein, auf der rechten Seite befindlicher Taster gedrückt werden. Um den Dauerbetrieb wieder abzuschalten, muss der Taster entweder erneut gedrückt oder der Gasgebeschalter kurz betätigt werden.











Diese Bedienung ist zuerst etwas ungewohnt und einen Nachteil gibt es auch: Der Dauerbetrieb kennt nur Vollgas.
Wer die PDP 20-4 z.B. in einem Bohrständer einsetzt (Was dank des 43mm Eurohalses kein Problem ist) und dort die Drehzahl individuell regeln möchte, hat ein Problem. Es stehen nur die Höchstdrehzahlen (400, 850, 1900, 4000 UpM) der vier Gänge zur Verfügung.


Auf der gegenüberliegenden Gehäuseseite befindet sich die Taste für die LED-Beleuchtung. Da es bei einem Netzgerät weniger auf den Stromverbauch ankommt, ist die Quadrill sogar mit vier LEDs ausgestattet.
Im Gegensatz zu den meisten Akkuschraubern, bleibt die Beleuchtung der Quadrill so lange aktiviert, bis sie wieder ausgeschaltet wird. So kann sie auch als Notfallarbeitsleuchte herhalten.







Die Ausleuchtung und Helligkeit ist sehr gut, auch wird der Lichtkegel nur wenig von den Maschinenvorsätzen abgeschattet.














Auf der Oberseite des Gehäuses liegen die Schieber für die Schlagbohrfunktion (vorne) und die vier Getriebestufen (hinten).
In das Getriebegehäuse aus Aluminium sind die verschiedenen Stellungen eingraviert und somit leicht zu finden.










Der Schieber für die Schlagfunktion geht zwar eher stramm, lässt sich aber sonst einwandfrei bedienen (besser zu schwer, als zu leicht).
Was man von dem Getriebeschieber nicht sagen kann. Die Handhabung von diesem ist eher in den Bereich hakelig einzuordnen. Die ersten beiden Stufen gehen schwer, möchte man vom 1. Gang in den 2. Gang, landet man oft zuerst bei Nr.3.  Vom 3. in den 4. und umgekhert, geht deutlich besser. Auch dritt anfangs etwas Fett an dem Schieber aus. Für ein "Baustellengerät" ist beides wohl eher ein Schönheitsfehler, bedenkt man aber den Preis, den Protool für diese Maschine aufruft, gehört sich sowas eigentlich nicht.


Auf beiden Gehäuseseiten (also für Links- und Rechtshänder) verfügt die PDP 20-4 noch über ausklappbare Gürtelhalter.
Ausklappen, an die Hose hängen, fertig.
Die Halter sind aus Kunststoff, machen aber einen recht soliden Eindruck. Zumal die Maschine mit ihren 1,8kg, die Dinger wenig belastet.

Wer die Protool PDP 20-4 das erste mal sieht, wird sich sicher über die etwas eigenartige Gehäuseform wundern. Ich kenne sonst spontan auch nur eine Bohrmaschine mit etwa gleicher Form, die AEG Ergomax. Diese hat eine ähnliche Grundform, ist aber sonst komplett anders aufgebaut.










Nimmt man dann die Maschine in der Hand hat, möchte man sie eigentlich gar nicht mehr weglegen. Sie liegt, ähnlich wie der Festool CXS, ausgezeichnet in der Hand und das an den wichtigen Stellen gummierte Gehäuse bietet verschiedene Griffmöglichkeiten.
Zum Bohren und Schrauben in Wänden, Böden oder Decken ist die Griffposition wirklich optimal und ermöglichst unverkrampftes und ermüdungsfreies Arbeiten.

















Wer den Zusatzhandgriff nicht montieren möchte, kann auch das Gehäusevorderteil als zweiten Griff missbrauchen.













Beim Einsatz der Quadrill vorwiegend als Bankmaschine, da sieht es etwas anders aus. Sie läßt sich zwar auch dort problemlos einsetzen, aber die Ergonomie ist dann nicht mehr ganz so gut.
1. Muss das Handgelenk, durch den deutlich angewinkelten Griff, stärker verdreht werden.
2. Kann die Maschine eigentlich nur zwischen Daumen und Zeigefinger eingeklemmt, senkrecht gehalten werden, da die restlichen Finger auf dem Ein/Austaster liegen. Greift man mit diesen zu, fängt die Maschine logischerweise an zu laufen.











Konstruktion


Ich fange zuerst einmal mit dem grundsätzlichen an, der Verarbeitung.
Auch wenn die Protool PDP 20-4 DEC FF aus dem gleichen Werk wie die Festool Maschinen kommt, bei der Verarbeitung kann sie nicht mithalten.

Das fängt, wie oben bereits geschrieben mit dem Handling des Getriebeschiebers an, ...


... geht über nicht so schöne Details, wie dem "Ausgang" des Netzkabels ...














und endet bei den Spaltmaßen.
Diese sind auch nicht so pralle. Speziell für den normalen Kaufpreis der Maschine, da erwartet man eigentlich etwas mehr.












Hier als Vergleich ein Foto des Festool T18+3. So gehört sich das.














Von diesen Schönheitsfehlern abgesehen, bleibt die Protool Quadrill eine wirklich geniale Maschine mit vielen interessanten Features. Exzellenter Griff, sehr kompakt (speziell die Baulänge) und mit 1,8kg sehr leicht.

Trotz des geringen Gewichtes macht die Protool einen soliden Eindruck, welcher durch das Aluminium Getriebegehäuse nochmals verstärkt wird.

Die wichtigsten Stellen sind gummiert, das verhindert zum einen Kratzer auf Maschine und evtl. empfindlicher Oberfäche und zum anderen rutscht sie nicht so schnell von glatten und geneigten Flächen runter.

Der bürstenlose 705 Watt Motor bringt wirklich eine Menge Power mit, die durch den hohen Wirkungsgrad auch fast 1:1 an das Getriebe weitergegeben wird, das traut man der eher zierlichen Maschine so nicht zu. Zumal sie, was das Betriebsgeräusch angeht, sehr leise und ruhig läuft. Was die Protool bei Vollgas von sich gibt, das haben andere Bohrmaschinen schon bei Standgas. Gerade die 4000 UpM im vierten Gang, glaubt man erst wenn man auf den sich schnell drehenden Bohrer schaut.
Arbeitet man mit dieser hohen Drehzahl, dann geht beim Bohren, selbst in Hartholz wirklich die Post ab. Ein 10mm Bohrer ist durch 28mm Buche so fix durch, so schnell kann man gar nicht gucken.
Beim Bohren von Holz trage ich eigentlich selten eine Schutzbrille, aber bei dem testweisen Einsatz eines 25mm ZOBO Fornsterbohrers im 4. Gang, habe ich den Versuch doch unterbrochen und eine Schutzbrille aufgesetzt. Die Späne fliegen dabei wirklich und der Bohrfortschritt ist enorm und schon nicht mehr genau kontrollierbar. Kurz auf die Maschine gedrückt und schon fast durch das Restholz gebohrt.
Ich habe das nur mal als Versuch unternommen, ich denke die Belastung der Schneiden bei dieser hohen Drehzahl wird schon nicht ohne sein.

Aber nicht nur Leistung ist bei einer Bohrmaschine wichtig, sondern auch das Drehmoment. Zum Schrauben habe ich die PDP 20-4 noch nicht genommen, aber ein Test mit einem 50mm Fornsterbohrer in Buche im 1. und auch im 2. Gang stellten die Maschine vor keine wirkliche Herausforderung. Die Drehzahl brach auch, trotz dem Fehlen einer Konstantelektronik nicht wirklich merkbar ein.
Ich bin echt begeistert, von diesem kleinen Kraftzwerg äh Kraftprotz.

Damit es einem die Maschine bei solchen Anwendungen nicht aus der Hand dreht, kann ein zweiter Handgriff an dem 43mm Eurohals montiert werden.
Damit sich dieser während der Arbeit nicht verdrehen kann, ist er und das Getriebegehäuse mit Rastungen versehen (diese Rastungen dienen auch, zum Fixieren des Winkelkopfes).
Durch drehen des 2K Griffstückes wird sowohl der Handgriff an der Maschine, als auch der Tiefenanschlag fixiert.







Ein weiteres cooles Gimmick ist die große vordere Magnetfläche. An dieser lassen sich zig, Bits, Bohrer oder auch ein Haufen Schrauben anbringen.
Sehr praktisch wenn man z.B. auf einer Leiter steht und arbeitet. So ist alles griffbereit und dank dem Centrotec Systems auch schnell und einfach gewechselt.
Nur normale Kunststoffdübel bleiben auf dieser Fläche nicht hängen...leider. Die müssen immer noch in der Hosentasche verstaut werden.








Wobei sich Protool nicht lumpen lässt, ist das Netzkabel. Dieses ist nicht 2m oder 4m lang, nein, es sind sage und schreibe 7,5m!! Das ist schon richtig viel. Damit mir das in der Werkstatt nicht zur Fußfalle wird, wickel ich nur soviel ab, wie ich brauche und fixiere den Rest mit dem immer am Kabel befindlichen Klettband. Auf einer Baustelle, ist das extrem lange Kabel, natürlich absolut genial.








Beim Ausprobieren der Maschine habe ich weiter keine Bilder gemacht, hier nur ein Vergleichsbild, was eine hohe Drehzahl beim Bohren in Holz bringt.
Gebohrt mit einem neuen 10mm Holzbohrer von Festool (also ohne Vorschneidern).

Links mit 4000 UpM, rechts mit 1500 UpM, beide mit möglichst gleichem Vorschub gebohrt.
Der Rand der Bohrung wird bei höherer Drehzahl schon sauberer.

Hier noch einige Vergleichsfotos mit dem Festool CXS und dem T18+3


 Fastfix des CXS















Fastfix des T18+3















Die Centrotec Schnittstelle ist zwar gleich, es lassen sich also alle Centrotec Werkzeuge in allen drei Maschinen einsetzen, die Winkeladapter sind aber alle verschieden und passen nur auf die jeweilige Maschine.
Beim CXS wird der Winkelkopf im Prinzip nur durch die Centrotec Schnittstelle gehalten, beim T18+3 über eine Art Bajonettverschluss und bei der Protool PDP 20-4 wird er am Eurohals geklemmt.


 Direkter Vergleich der Gehäuseformen.



Der T18 ist natürlich völlig anders aufgebaut, am ähnlichsten mit der Quadrill ist noch der CXS, trotzdem fällt auf, dass das Gehäuse der Protool viel stärker angewinkelt ist, als beim CXS.

Fazit:

Wenn die stellenweise etwas schlampige Verarbeitung nicht wäre, würde die PDP 20-4 DEC FF einem perfektem Werkzeug schon sehr sehr nahe kommen, aber so gibt es halt nen Punkt abzug.

Aber alle bemängelte Punkte sind eher nur Schönheitsfehler, daher eher zweit oder drittrangig. Am ehesten stört noch das hakelige Getriebe. Aber der Mensch ist ja anpassungsfähig, anfangs habe ich den 2. Gang meist nie direkt getroffen, mittlerweile klappt das schon deutlich besser. Entweder läuft sich das Getriebe ein oder es liegt an mir.

Nichtsdestotrotz sucht die Leistung, Flexibilität und Ergonomie der kleinen Quadrill ihresgleichen.

Bezugsquelle:

Die Protool PDP 20-4 DEC FF bzw. jetzt Festool PD 20-4 E FFP könnt Ihr bei Holzfachmarkt Gerschwitz bestellen.
