Werkzeugvorstellung - Festool TS 55 REBQ Plus Tauchsäge

Die vorgestellte Maschine wurde mir für diesen Test von dem Holzfachmarkt Gerschwitz zur Verfügung gestellt.

Sehr lange hat es gedauert, bis Festool im Frühjahr 2012 mit einem Nachfolger für die beinahe legendäre TS 55 EBQ auf den Markt kam. Die gute TS 55 war in manchen Sachen schon etwas angegraut und was zusätzliche Features anbelangt nicht mehr auf gleicher Höhe  z.B. mit der Makita SP6000 oder der MT 55 cc von Mafell. Dies ist jetzt keine Kritik, war die TS 55 doch mit der Vorreiter der Tauchsägen.

Die "Neue" von Festool war aber keine komplette Neuentwicklung, sondern ein Facelift der bewährten TS 55.



Die neue "R" bringt einige Neuerungen mit, u.a:

• Der Spaltkeil wurde durch einen Führungskeil ersetzt, der es ermöglicht die Tauchsäge in einen schon bestehenden Schnitt leicht einzuführen
• Eine Winkelverstellung mit Hinterschnittfunktion von -1° bis 47°
• Ein griffiger Schnitttiefenanschlag mit werkzeugloser Feineinstellung
• Die Möglichkeit die Schnittiefe gleichzeitig für die Verwendung mit Führungsschiene als auch ohne abzulesen
• Einen flaches Gehäuse für wandnahe Schnitte mit nur 12mm Abstand
• Ein Sichtfenster für optimale Sicht auf den Schnittbereich

In diesem Beitrag geht es um das Modell mit Konstantelektronik und 1200W Leistung, der TS 55 REBQ.

Dabei steht das E für die elektronische Drehzahlregelung, das B für die elektrische Motorbremse, die dafür sorgt, dass das Sägeblatt noch dem Loslassen des Schalters innerhalb von 2 Sekunden zum stehen kommt und das Q für das Plug-It Kabel.

Wofür das R steht? Leider habe ich da keine Ahnung.

Hervorheben möchte ich an dieser Stelle die Motorbremse. Neben den EBQ Tauchsägen verfügen auch die Oberfräsen OF 1010, 1400 und die große 2200 über diese Funktion.

Es ist schon ein großer Pluspunkt für die Sicherheit, wenn das Sägeblatt oder der Fräser innerhalb von 2 Sekunden abgebremst wird.

Aufbewahrung

Aufbewahrt wie die TS REBQ, wie bei Festool üblich in einem Systainer. Dabei handelt es sich um einen T-Loc Systainer der Größe IV.

Die Säge wird darin stehend gelagert und gegen verrutschen von oben mit einer Art Styropor Klotz gesichert.

Zu der Plus Ausführung gehört neben der TS 55 REBQ selbst, ein 48 WZ Feinschnittsägeblatt, das Plug-It Kabel, ein Sichtfenster und ein Splitterschutz nebst passender Schraube.

Auf dem Foto ist gut zu erkennen, das die Systainereinlage schon für die Aufnahme von weiterem Zubehör, wie Sägeblätter, Parallelanschlag oder Zwingen vorgesehen ist.

Konstruktion

Zuerst ein Bild der kompletten Säge mit dem Sägeaggregat in der Position für Gehrungsschnitte.

Gut zu erkennen ist die Griffposition, die beiden Schwenklager mit den Knebelschrauben und die verschiedenen Bedienelemente. Festool typisch sind fast alle Bedienelemente in Grün gehalten und so leicht als solche erkennbar.

An dem Motorgehäuse der Sicherungsschieber, der Ein/Aus-Schalter und der Fastfix Hebel für den Sägeblattwechsel.

Am Gehäuse vorne die Schnittiefenbegrenzung und an dem hinteren Schwenklager der Knopf für die Hinterschnittfunktion

An der Grundplatte befinden sich noch die beiden Exzenterschrauben für die Justierung der Tauchsäge auf die Führungsschiene.



Diese beiden Schrauben sind auch die Teile denen man vor den ersten Sägeschnitten Beachtung schenken sollte. Bevor es mit dem Arbeiten richtig los gehen kann, muß die Tauchsäge noch mit der Führungsschiene "verheiratet" werden. Dazu wird sie auf die Schiene aufgesetzt und mit den beiden Exzenterschrauben so eingestellt, dass sie sich noch leicht, aber spielfrei auf der Schiene bewegen lässt. Wenn das passt muss noch die Gummilippe "eingesägt" werden. Führungsschiene auf ein passendes Restholz legen und die Gummilippe mit max. Schnittiefe einsägen.

Jetzt stellt die untere Kante der Lippe exakt die Schnittkante der Säge dar. Nicht nur bei 90° Grad, sondern auch bei allen anderen Winkeleinstellungen.

Jetzt muß nur noch der Schnitt auf dem Werkstück markiert werden, die Lippe daran ausrichten, sägen und es passt.

Die von mir getestete TS 55 REBQ sägte sowohl bei 90°, als auch bei 45° exakt an der unteren Kante der Gummilippe. So soll das auch sein.

Die TS 55 (seit je her damit ausgestattet) ist eine der wenigen Tauchsägen, die noch einen Spaltkeil besitzen. Das ist wieder ein Pluspunkt zum Thema Sicherheit.

Für alle die mit dem Begriff Spaltkeil wenig anzufangen wissen, eine kurze Erklärung:
Beim Auftrennen von Massivhölzern, kann es durch die inneren Spannungen im Holz dazu kommen, dass sich die Schnittfuge hinter dem Sägeblatt wieder schließt. Dies kann dazu führen, dass das Sägeblatt eingeklemmt wird. Im einfachsten Fall, bleibt die Säge einfach stehen. Im schlimmsten Fall kommt es zu einem Rückschlag, der die Säge aus dem Werkstück katapultiert. Moderne Handkreissägen verfügen zwar über eine Pendelhaube oder bei Tauchsägen über ein geschlossenes Gehäuse in welches das Sägeblatt innerhalb von Sekundenbruchteilen zurück gezogen wird, aber es ist trotzdem nicht ganz ungefährlich und die Wahrscheinlichkeit, dass es im Falle eines Rückschlags zu einer Beschädigung des Werkstücks und/oder der Führungsschiene kommen kann ist groß.

Ein Spaltkeil verhindert nun das Einklemmen das laufenden Blattes, da er sich direkt hinter dem Sägeblatt befindet und im Falle eines Schließens der Schnittfuge, diese noch soweit offen hält, dass sich das Sägeblatt noch frei drehen kann.

Ob ein Spaltkeil bei Handkreissägen mit eher kleinem Sägeblattdurchmesser (Die TS55 verwendet 160mm Sägeblätter) nun notwendig oder nicht, wird immer heiß diskutiert. Ich persönlich habe einen Spaltkeil weder bei der Makita SP6000 noch an der Mafell MT 55cc vermisst, aber ein zusätzliches Sicherheitsmerkmal kann sicher nicht schaden.

Auch die neue "R" verfügt (noch) über einen federnd gelagerten 2mm dicken Spaltkeil, allerdings in etwas abgewandelter Form. Der Keil wird von Festool bei der "R" nun Führungskeil genannt und hat eine andere Form als die sonst üblichen Spaltkeile.

Neben der Funktion als Spaltkeil, kann der neue Führungskeil noch für etwas anderes genutzt werden. Da er sich bereits aus dem Gehäuse der Säge bewegt, bevor dies das Sägeblatt tut, kann die TS 55 REBQ so in eine schon bestehende Schnittfuge "eingeklinkt" werden. Dies kann nützlich sein, wenn Bretter besäumt werden müssen, die länger als die Führungsschiene sind.

Einen Nachteil den ich sehe, ist dass sich der Keil nicht wie bei der alten TS 55 über die gesamte Schnitttiefe hinter dem Sägeblatt befindet, sondern nur in den oberen 2-3cm.

In wie weit, dies jetzt die Funktion als Spaltkeil beeinflusst, kann ich nicht genau sagen, da ich damit keine praktischen Erfahrungen habe.

Festool legt besonders Wert auf einen leichten Lauf der Tauchsägen auf den Führungsschienen. Die Schienen verfügen dazu über zwei Gleitstreifen aus einem sehr glatten Kunststoffmaterial. Zusätzlich verfügt die TS 55 noch über Gleitstreifen an den beiden Exzenterrädchen, mit denen man das Spiel der Tauchsäge auf der Schiene justiert.

Wie auch die alte TS 55 verfügt auch die "R" über die Möglichkeit einen zusätzlichen Splitterschutz zu montieren. Dieser wird ähnlich der Gummilippe der Führungsschiene bei der ersten Benutzung eingesägt und sorgt dann dafür, dass die Schnitte in Verbindung mit einer Führungsschiene beidseitig ausrissfrei werden.

Neu ist aber die Möglichkeit, diesen Splitterschutz gegen ein kleines Sichtfenster zu tauschen. Damit hat man freien Blick auf den Schnittbereich, sehr nützlich wenn wirklich auf den Millimeter genau gesägt werden muss.

Wie bei eigentlich allen Maschinen, ist es Festool auch bei der TS 55 sehr wichtig eine sehr gute Staubabsaugung an Bord zu haben.

Diese funktioniert auch, trotz der Öffnung im Gehäuse sehr gut, nur am Ende eines Schnittes oder wenn nur wenige Millimeter abgetrennt werden müssen, geht etwas daneben, sonst ist arbeitet sie, mit einem entsprechenden Sauger so gut wie staubfrei.

Leider gibt es da auch ein kleines konstruktives Problem, was eigentlich mit einer kleinen Änderung am Design der Säge hätte nicht auftreten müssen. Der (frei) drehbare Absaugstutzen kollidiert mit der hinteren Klemmschraube der Winkelverstellung. Während meines Testes habe ich mich ein paar mal darüber geärgert. Leider hat der Stutzen auch keine Rastung, so dass er in bestimmten Positionen fixiert wird, er fällt mit angeschlossenem Schlauch immer wieder gegen die Klemmschraube.

Das hätte wirklich besser gelöst werden können.

 Wo ich schon mal beim kritisieren bin, noch ein kleiner Punkt:

Der Schlüssel zum Wechseln des Sägeblattes steckt im vorderen Griff. Bei meinem Testgerät klemmt er nur dort derart fest, dass er sich ohne zusätzlichen Hebel, nicht bewegen lässt. Aufgrund der Konstruktion gehe ich aber mal davon aus, dass es mit der Zeit leichter geht. Trotzdem muss auch das in diesem Preissegment nicht sein.

Der Plug-It Anschluß zeigt nach links hinten, ich finde diese Position sehr gut, das Kabel läßt sich leicht anschließen ohne das später das Kabel beim Hantieren im Weg ist.

Bedienung

Die Bedienung der TS 55 ist sehr ergonomisch, der gummierte Griff liegt gut in der Hand und sowohl Einschaltsperre, als auch der Ein-/Ausschalter lassen sich einfach und ohne umgreifen bedienen.
Die Griffposition gefällt.
Den zweiten Griff finde ich auch sehr praktisch, gerade auch wenn es darum geht, die Säge wegzustellen, aus dem Systainer zu holen etc. Für Tauchschnitte finde ich ihn auch praktisch, jetzt weniger weil ich einhändig Bedenken hätte, die Säge springt mir entgegen, nein vielmehr hat man beim tauchen mit zwei Händen mehr Gefühl.










Durchdacht finde ich ebenfalls die Position der Drehzahlregelung, sie liegt auf der Oberseite des Motorgehäuses sofort im Blick und einfach zu erreichen.












Besonders gut hat mir auch die neu gestaltete Schnitttiefeneinstellung gefallen. Sie ist sehr groß, griffig und lässt sich sehr angenehm und ohne sich die Finger zu brechen oder mit Knebelschrauben zu hantieren in 1mm Schritten verstellen.
Als Neuerung gibt es jetzt auch eine doppelte Skala um direkt die Schnitttiefe  mit Führungsschiene als auch ohne ablesen zu können.
Eine feine Sache, so muss man nicht immer im Kopf 5mm vom angezeigten Wert abziehen.






Schon bei der alten TS 55 gab es die Möglichkeit, die Schnitttiefe 10tel Millimeter genau mittels einer Schraube einzustellen. Bei der neuen "R" geht dies mittlerweile werkzeuglos über eine Rändelschraube. Die Schraube steht unter Federspannung und kann sich so nicht von alleine verstellen. Beim Drehen knarzt die Feder etwas, aber das stört nicht weiter.
Mit dieser Funktion kann entweder die Schnittiefe sehr genau eingestellt, oder die Skala auf ein nachgeschärftes Sägeblatt justiert werden.







Der Sägeblattwechsel geht dank FastFix schnell und einfach von statten.
Auf dem Bild sieht man den dazu gehörigen Hebel und im Vordergrund die Mechanik dazu.












Man muss nur den grünen FastFix Hebel nach vorne klappen und das Sägeblatt ausfahren bis es in einer mittleren Position einrastet. Gleichzeitig wird die Motorspindel automatisch arretiert und der Ein-/Ausschalter gesperrt. So kann die Säge nicht versehentlich eingeschaltet werden.










Nun kann mit dem im vorderen Griff befindlichen 5mm Inbusschlüssel (ebenfalls Made in Germany) das Sägeblatt gelöst werden.
Kleiner Tipp: So wie ich lauf, so geh ich auf.











Das Rein und Raus des Sägeblattes ist etwas fummelig. Es muss von unten möglichst ohne großartig das Gehäuse oder die Welle des Motors zu berühren eingefädelt werden. Dabei ist auch noch der Führungskeil im Weg, den kann man aber auch mit dem linken Daumen ins Gehäuse schieben, dann geht es einfacher.
Gut bei der Sache ist, dass die Säge auf der Seite stehen bleibt, so hat man beide Hände frei.








Ist das Sägeblatt wieder montiert, klappt man den FastFix Hebel einfach wieder zurück und fertig.


Zum Schluss komme ich nun zu der vielleicht wichtigsten Neuerung, der ich leider etwas zwiespältig gegenüber stehe:
Die erweiterte Winkeleinstellung von -1° bis +47° für Hinterschnitte, dies hatte die alte TS 55 noch nicht.
Die Fixierung des eingestellten Winkels über jeweils eine Klemmschraube an der vorderen und hinteren Schwenkkulisse wurde aber wieder 1:1 von der alten TS 55 übernommen.


Trotz dieses erweiterten Bereiches verfügt die TS 55 REBQ weiterhin über Anschläge für 0° bzw. 90° und 45°.
Dieser Anschlag besteht aus einer Kulisse in welches ein kleiner Metallstift eingreift, das ist der grüne Knopf.











Um das Sägeaggregat über die Anschläge hinaus zu schwenken wird der grüne Knopf einfach ein Stück heraus gezogen. Klappt man die Säge wieder zurück, rastet der Stift wieder automatisch ein.











Das Ganze funktioniert eigentlich sehr einfach und gut, Problem an der Sache ist nur, dass die beiden Anschläge nur auf die hintere Kulisse wirken. Je nachdem wie man nun drückt oder zieht, bei 45° reicht alleine schon das Gewicht der Säge in Verbindung mit der doch recht weichen Konstruktion und das Sägeaggregat schwenkt sich in der vorderen Kulisse etwas weiter und schon stimmt die gewünschte Einstellung nicht mehr. Abweichungen von einigen 10tel Grad sind also leider durchaus möglich.
Das ist wirklich schade und trübt den sonst sehr guten Eindruck, denn die REBQ hinterläßt doch etwas.  Im Innenausbau wird das Problem nicht weiter ins Gewicht fallen, aber im Möbelbau, kommt es schon mal auf eine perfekt passende Gehrung an.
Dafür konnte mein Exemplar mit einer sehr präzisen Skala überzeugen. Sowohl bei 0° als auch bei 45° stimmte die Skala exakt, wenn man dies weiß, kann man natürlich auch den Winkel darüber kontrollieren. Sollte es bei anderen Maschinen nicht so sein, die Skala bzw. der Zeiger läßt sich nicht wie bei der alten TS 55 justieren. Schade.
Das Problem mit den weichen Anschlägen gab es bei der alten TS 55 nicht, den 0° Anschlag bildeten zwei Madenschrauben, so war diese Stellung "unverrückbar".

Ich habe lange mit der Winkeleinstellung rum gespielt und bin zu folgendem Ergebnis gekommen:

Am genausten und mit der größten Wiederholgenauigkeit, läßt sich der Schnittwinkel einstellen, wenn man die Säge auf die Seite legt und die Grundplatte verstellt. Da diese sehr leicht ist, kommt es so zu keinen Abweichungen.











Hier mal ein Beispiel:

Bei dem oberen Foto wurde die Säge auf die Seite gelegt und die Grundplatte geschwenkt.
Bei dem Unteren stand die Säge auf der Grundplatte und alleine das Gewicht drückte auf den Anschlag.
Anhand der 0° Markierung läßt sich eine kleine Winkelabweichung erkennen.

Grundplatte geschwenkt, Winkel steht exakt auf 0°

Sägeaggregat geschwenkt, Winkel steht etwas unterhalb der 0° Markierung

Praxistest


Natürlich habe ich meinen Testkanditat nicht nur befingert, sondern die Säge mußte auch in der Praxis zeigen, was sie konnte.
Dabei mußte sie nicht nur zig Schnitte durch 30mm Küchenarbeitsplatte bewältigen, sondern auch Abläng-, Winkel- und Gehrungsschnitte in Bucheleimholz auf dem MFT für ein kleines Schlüsselschränkchen. Um die TS 55 REBQ wirklich in vielen Situationen zu nutzen, habe ich für das Projekt auf die Verwendung meiner TKS verzichtet und nur die Tauchsäge genutzt.








Die Säge hat, eigentlich wie erwartet, alle Aufgaben ohne Probleme erfüllt, selbst die dicke Küchenarbeitsplatte hatte den 1200W wenig entgegenzusetzen. Die Drehzahl sackte zwar leicht ab, aber wirklich Mühe hatte die TS 55 mit der Aufgabe nicht.

Im letzten Abschnitt hatte ich ja die etwas weiche Konstruktion  bemängelt. Auch wenn man deswegen bei der Winkeleinstellung aufpassen muss, liefert die TS 55 REBQ, richtig eingestellt, präzise und winkelgerechte Ergebnisse. Das heißt, "meine" "R" war von Festool exakt justiert wurden. So sollte das auch sein.

90° Schnitt


























45° Gehrungsschnitt














Ich habe auch mal absichtlich beim Winkel einstellen auf die Säge gedrückt, die Abweichung betrug dann so im Mittel 0,2-0,3°.

Bei 45° war es etwas mehr und konnte auch schon 0,5-0,6° betragen.

Um die Skala auch im mittleren Feld zu überprüfen, habe ich über diese einen Winkel von 22,5° eingestellt und einen Probeschnitt durchgeführt.












Ich finde das Ergebnis kann sich, für die Skala einer Handkreissäge sehen lassen.














Zum Schluß wollte ich noch prüfen, in wie weit sich der zusätzliche Splitterschutz in der Praxis bemerkbar macht. Da die Sägeblätter meiner Mafell deutlich dünner sind, als die der Festool und somit nicht mit dem Führungskeil zusammen passen, konnte ich leider keinen Test mit nicht mehr ganz so frischen Blättern machen.









Aber auch bei einem fast neuen Sägeblatt sieht man einen Unterschied

Links ohne Splitterschutz - In der Mitte mit Splitterschutz - Der rechte Schnitt war nicht tief genug, damit der Splitterschutz greift, das habe ich aber erst zu spät bemerkt.

Fazit


Die neue TS 55 REBQ ist eine tolle Maschine mit der das Arbeiten wirklich Spaß macht. Alle Bedienelemente sind da wo sie sein sollen, die Verarbeitung ist 1A, sie ist handlich, liegt super in der Hand, nicht zu schwer und fügt sich auch gut in das gesamte Festool System ein.

Meine persönlichen Highlights sind die elektrische Bremse und die Schnittiefeneinstellung, diese läßt sich wirklich sehr einfach bedienen.

Leistung hat sie genug, genau eingestellt liefert sie auch exakte Ergebnisse und wenn nötig durch den doppelten Splitterschutz auch absolut ausrissfrei.

Die Patzer mit dem Absauganschluss und der weichen Winkelverstellung, trüben das sonst sehr positive Gesamtbild der Säge schon etwas. In wie weit es für den Verwendungszweck der Tauchsäge von Belang ist, muß jeder selbst entscheiden.

Falls jemand jetzt einen Vergleich zwischen der TS55 REBQ und der MT 55 cc von Mafell vermisst, diesen habe ich absichtlich nicht gemacht. Beide Tauchsägen sind absolute Profiwerkzeuge, jedes Modell hat seine Stärken und Schwächen. Es ist ein ähnlicher Vergleich wie der zwischen Mercedes E-Klasse und 5er BMW. Keiner von beiden ist besser als der andere, es ist Geschmackssache.

Update (21.09.2015)


Seit letztem Jahr gibt es ja auch eine Akku-Version der TS 55 REBQ, die TSC 55 REB.
Aufgrund des deutlich größeren Gewichtes durch die beiden 18V Akkupacks besitzt die TSC am vorderen Drehgelenk eine Abstützung bei 0°.
Festool hat die aufgekommene Kritik an dem im Gegensatz zur Vorgängerin weicherem 0° Endanschlag ernstgenommen und seit 01.2015 wird die TS 55 REBQ modifiziert ausgeliefert.

Um wieder den gleichen festen und absolut wiederholgenauen Anschlagpunkt wie bei der alten EBQ zu haben, hat Festool seit dem die bekannte Abstützung der TSC auch bei der Netzversion eingebaut.











Diese stützt am vorderen Drehgelenk das Sägeaggregat mit einer Madenschraube auf der Grundplatte ab.













Somit ergeben sich wieder, wie von früher gewohnt zwei Endanschläge für 90° Schnitte. Einmal den Anschlag hinten in der Schwenkkulisse und nun zusätzlich vorne über die Madenschraube.

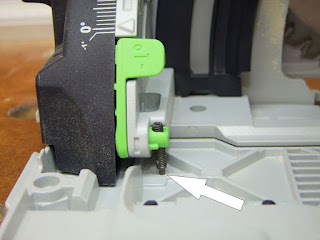

Hier im geschwenkten Zustand kann man die Madenschraube besser erkennen.














Muss der 90° Winkel einmal nachjustiert werden, so muss dies, ebenso wie bei der EBQ, hinten sowie vorne geschehen.

Die Hinterschnittfunktion ist natürlich auch weiterhin bei der REBQ vorhanden.

Um diese zu aktivieren muss nun zusätzlich, die vordere Abstützung (welche mit "-1° beschriftet ist), nach außen geschwenkt werden.













Update II (27.10.2015)

Hier eine Anleitung, wie man den 0° Anschlag selbst justiert.
